自定义监控告警
除了 Kubernetes 集群中的一些资源对象、节点以及组件需要监控，有的时候我们可能还需要根据实际的业务需求去添加自定义的监控项，添加一个自定义监控的步骤也是非常简单的。
第一步建立一个 ServiceMonitor 对象，用于 Prometheus 添加监控项
第二步为 ServiceMonitor 对象关联 metrics 数据接口的一个 Service 对象
第三步确保 Service 对象可以正确获取到 metrics 数据
接下来我们就来为大家演示如何添加 etcd 集群的监控。无论是 Kubernetes 集群外的还是使用 kubeadm 安装在集群内部的 etcd 集群，我们这里都将其视作集群外的独立集群，因为对于二者的使用方法没什么特殊之处。
etcd 监控
对于 kubeadm 搭建的集群，我们可以使用 kubectl 工具去获取 etcd 启动的相关参数：
$ kubectl get pods -n kube-system -l component=etcd
NAME READY STATUS RESTARTS AGE
etcd-master1 1/1 Running 19 (12m ago) 11d
$ kubectl get pods etcd-master1 -n kube-system -o yaml
......
spec:
containers:
- command:
- etcd
- --advertise-client-urls=https://10.206.16.6:2379
- --cert-file=/etc/kubernetes/pki/etcd/server.crt
- --client-cert-auth=true
- --data-dir=/var/lib/etcd
- --experimental-initial-corrupt-check=true
- --experimental-watch-progress-notify-interval=5s
- --initial-advertise-peer-urls=https://10.206.16.6:2380
- --initial-cluster=master1=https://10.206.16.6:2380
- --key-file=/etc/kubernetes/pki/etcd/server.key
- --listen-client-urls=https://127.0.0.1:2379,https://10.206.16.6:2379
- --listen-metrics-urls=http://127.0.0.1:2381
- --listen-peer-urls=https://10.206.16.6:2380
- --name=master1
- --peer-cert-file=/etc/kubernetes/pki/etcd/peer.crt
- --peer-client-cert-auth=true
- --peer-key-file=/etc/kubernetes/pki/etcd/peer.key
- --peer-trusted-ca-file=/etc/kubernetes/pki/etcd/ca.crt
- --snapshot-count=10000
- --trusted-ca-file=/etc/kubernetes/pki/etcd/ca.crt
......
我们可以看到启动参数里面有一个 --listen-metrics-urls=http://127.0.0.1:2381 的配置，该参数就是来指定 metrics 接口运行在 2381 端口下面的，而且是 http 的协议，所以也不需要什么证书配置，这就比以前的版本要简单许多了，以前的版本需要用 https 协议访问，所以要配置对应的证书。
接下来我们直接创建对应的 ServiceMonitor 对象即可:
# kubernetesControlPlane-serviceMonitorEtcd.yaml
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
name: etcd-k8s
namespace: monitoring
labels:
k8s-app: etcd
spec:
jobLabel: k8s-app
endpoints:
- port: metrics
interval: 30s
selector:
matchLabels:
k8s-app: etcd
namespaceSelector:
matchNames:
- kube-system
上面我们在 monitoring 命名空间下面创建了名为 etcd-k8s 的 ServiceMonitor 对象，基本属性和前面章节中的一致，匹配 kube-system 这个命名空间下面的具有 k8s-app=etcd 这个 label 标签的 Service，jobLabel 表示用于检索 job 任务名称的标签，由于 etcd 的 metrics 接口在 2381 端口下面，不需要 https 安全认证，所以用默认的配置即可。关于 ServiceMonitor 更多的配置属性，可以参考官方的 API 文档的描述。
然后我们直接创建这个 ServiceMonitor 对象即可：
kubectl apply -f kubernetesControlPlane-serviceMonitorEtcd.yaml
servicemonitor.monitoring.coreos.com/etcd-k8s created
但实际上现在并不能监控到 etcd 集群，因为并没有一个满足 ServiceMonitor 条件的 Service 对象与之关联：
$ kubectl get svc -n kube-system -l k8s-app=etcd
No resources found.
所以接下来我们需要创建一个满足上面条件的 Service 对象，由于我们把 etcd 当成是集群外部的服务，所以要引入到集群中来我们就需要自定义 Endpoints 对象来创建 Service 对象了：
apiVersion: v1
kind: Service
metadata:
name: etcd-k8s
namespace: kube-system
labels: # 用于匹配ServiceMonitor资源对象的selector下面的标签
k8s-app: etcd
spec:
clusterIP: None # 自定义Endpoints的话一定要把Service的类型设置为None
ports:
- name: metrics
port: 2381
targetPort: 2381
# 要把k8s集群外部的服务引入到Service中来，是不是就要去做自定义的Endpoints资源对象呢？
---
apiVersion: v1
kind: Endpoints
metadata:
name: etcd-k8s
namespace: kube-system
labels:
k8s-app: etcd
subsets:
- addresses:
- ip: 10.206.16.6
nodeName: k8s-master1
# 如果还有其他外部的etcd节点，可以继续添加
ports:
- name: metrics
port: 2381
我们这里创建的 Service 没有采用前面通过 label 标签的形式去匹配 Pod 的做法，因为前面我们说过很多时候我们创建的 etcd 集群是独立于集群之外的，这种情况下面我们就需要自定义一个 Endpoints，要注意 metadata 区域的内容要和 Service 保持一致，Service 的 clusterIP 设置为 None，新版本的 etcd 将 metrics 接口数据放置到了 2381 端口。直接创建该资源对象即可：
$ kubectl apply -f etcd-service.yaml
$ kubectl get svc -n kube-system -l k8s-app=etcd
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
etcd-k8s ClusterIP None <none> 2381/TCP 2d20h

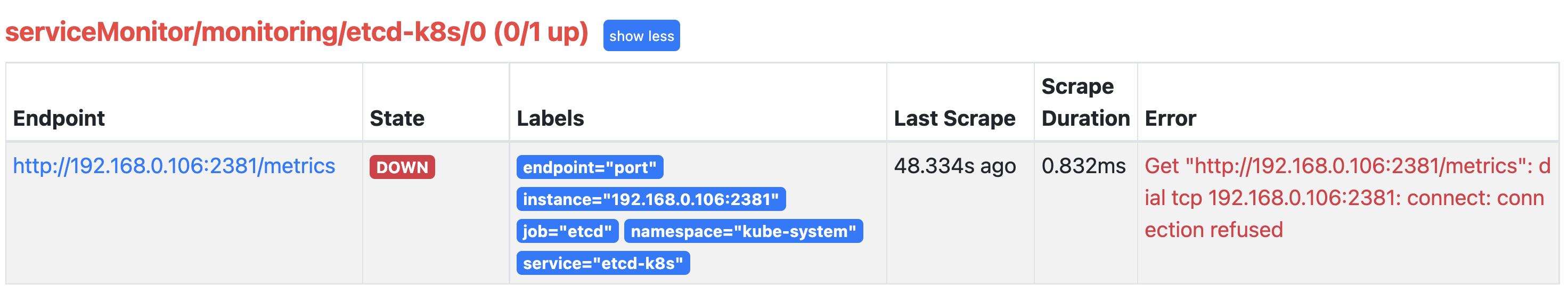

创建完成后，隔一会儿去 Prometheus 的 Dashboard 中查看 targets，便会有 etcd 的监控项了：
可以看到有一个明显的错误，2381 端口链接被拒绝，这是因为我们这里的 etcd 的 metrics 接口是监听在 127.0.0.1 这个 IP 上面的，所以访问会拒绝：
--listen-metrics-urls=http://127.0.0.1:2381
我们只需要在 /etc/kubernetes/manifest/ 目录下面（静态 Pod 默认的目录）的 etcd.yaml 文件中将上面的listen-metrics-urls 更改成节点 IP 即可：
--listen-metrics-urls=http://0.0.0.0:2381

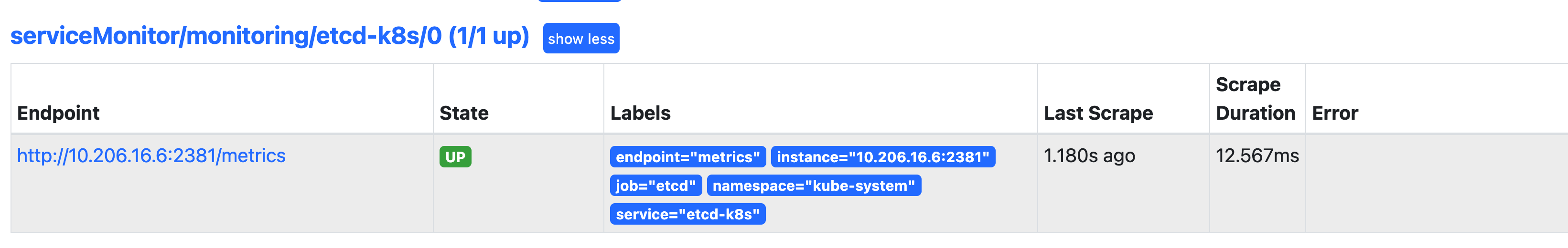

当 etcd 重启生效后，查看 etcd 这个监控任务就正常了：

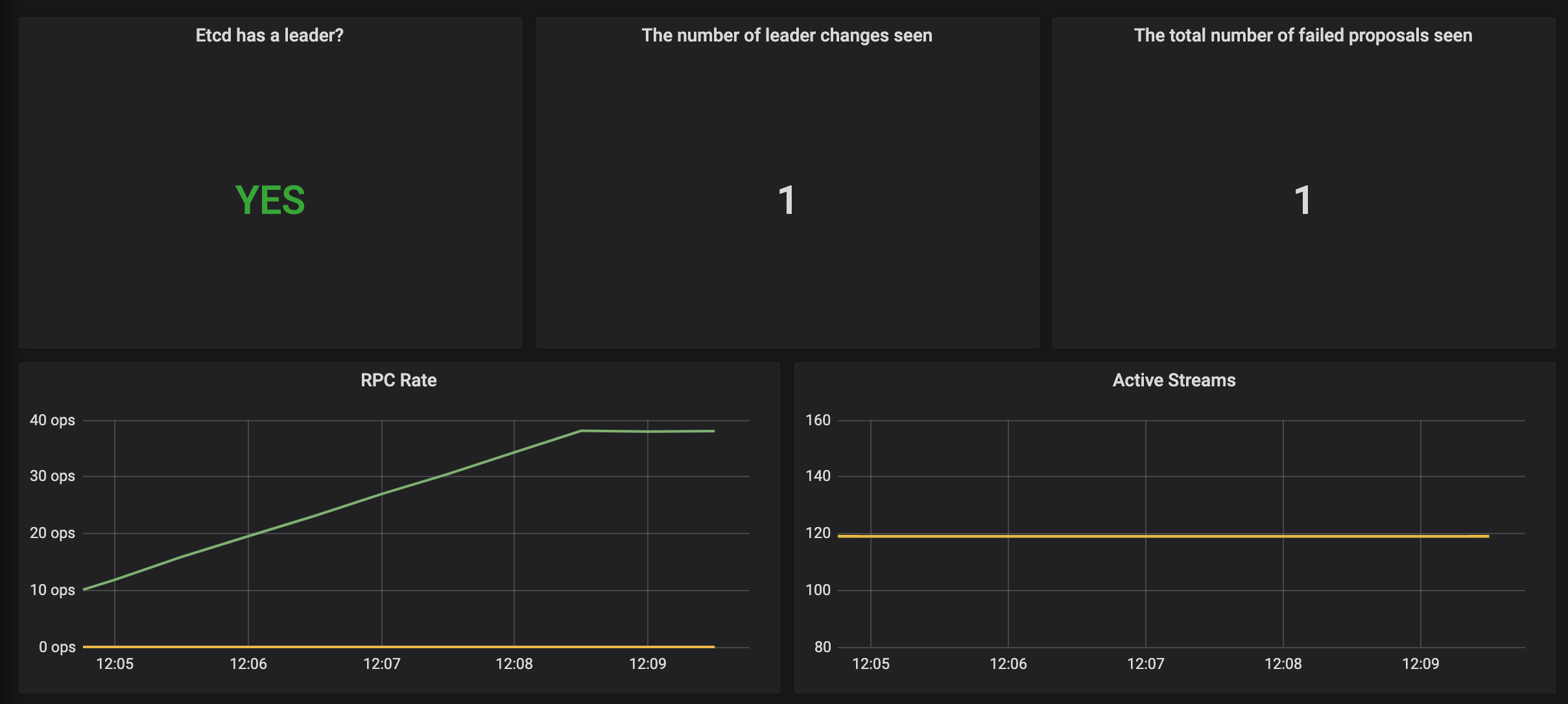

数据采集到后，可以在 grafana 中导入编号为 3070 的 dashboard，就可以获取到 etcd 的监控图表：
配置 PrometheusRule
现在我们知道怎么自定义一个 ServiceMonitor 对象了，但是如果需要自定义一个报警规则的话呢？我们去查看 Prometheus Dashboard 的 Alert 页面下面就已经有很多报警规则了，这一系列的规则其实都来自于项目 https://github.com/kubernetes-monitoring/kubernetes-mixin，我们都通过 Prometheus Operator 安装配置上了。
但是这些报警信息是哪里来的呢？他们应该用怎样的方式通知我们呢？我们知道之前我们使用自定义的方式可以在 Prometheus 的配置文件之中指定 AlertManager 实例和 报警的 rules 文件，现在我们通过 Operator 部署的呢？我们可以在 Prometheus Dashboard 的 Config 页面下面查看关于 AlertManager 的配置：
alerting:
alert_relabel_configs:
- separator: ;
regex: prometheus_replica
replacement: $1
action: labeldrop
alertmanagers:
- follow_redirects: true
enable_http2: true
scheme: http
path_prefix: /
timeout: 10s
api_version: v2
relabel_configs:
- source_labels: [__meta_kubernetes_service_name]
separator: ;
regex: alertmanager-main
replacement: $1
action: keep
- source_labels: [__meta_kubernetes_endpoint_port_name]
separator: ;
regex: web
replacement: $1
action: keep
kubernetes_sd_configs:
- role: endpoints
kubeconfig_file: ""
follow_redirects: true
enable_http2: true
namespaces:
own_namespace: false
names:
- monitoring
rule_files:
- /etc/prometheus/rules/prometheus-k8s-rulefiles-0/*.yaml
上面 alertmanagers 的配置我们可以看到是通过 role 为 endpoints 的 kubernetes 的自动发现机制获取的，匹配的是服务名为 alertmanager-main，端口名为 web 的 Service 服务，我们可以查看下 alertmanager-main 这个 Service：
$ kubectl describe svc alertmanager-main -n monitoring
Name: alertmanager-main
Namespace: monitoring
Labels: app.kubernetes.io/component=alert-router
app.kubernetes.io/instance=main
app.kubernetes.io/name=alertmanager
app.kubernetes.io/part-of=kube-prometheus
app.kubernetes.io/version=0.24.0
Annotations: <none>
Selector: app.kubernetes.io/component=alert-router,app.kubernetes.io/instance=main,app.kubernetes.io/name=alertmanager,app.kubernetes.io/part-of=kube-prometheus
Type: NodePort
IP Family Policy: SingleStack
IP Families: IPv4
IP: 10.109.67.21
IPs: 10.109.67.21
Port: web 9093/TCP
TargetPort: web/TCP
NodePort: web 32033/TCP
Endpoints: 10.244.1.193:9093,10.244.2.208:9093,10.244.2.210:9093
Port: reloader-web 8080/TCP
TargetPort: reloader-web/TCP
NodePort: reloader-web 30181/TCP
Endpoints: 10.244.1.193:8080,10.244.2.208:8080,10.244.2.210:8080
Session Affinity: ClientIP
External Traffic Policy: Cluster
Events: <none>
可以看到服务名正是 alertmanager-main，Port 定义的名称也是 web，符合上面的规则，所以 Prometheus 和 AlertManager 组件就正确关联上了。而对应的报警规则文件位于：/etc/prometheus/rules/prometheus-k8s-rulefiles-0/ 目录下面所有的 YAML 文件。我们可以进入 Prometheus 的 Pod 中验证下该目录下面是否有 YAML 文件：
$ kubectl exec -it prometheus-k8s-0 -n monitoring -- /bin/sh
/prometheus $
/prometheus $ ls /etc/prometheus/rules/prometheus-k8s-rulefiles-0/
monitoring-alertmanager-main-rules-dc3df300-1f19-4d1d-9103-c28f14b32bbb.yaml
monitoring-grafana-rules-e0efd9d6-68d9-4e7e-b88e-3bc9ee17c5e8.yaml
monitoring-kube-prometheus-rules-175c6f52-2005-4d3c-953d-a90812bed393.yaml
monitoring-kube-state-metrics-rules-606e0060-3725-4cc3-a525-1c11b3acc6ad.yaml
monitoring-kubernetes-monitoring-rules-27e4be68-acc1-411d-9d2d-0a2a649b973d.yaml
monitoring-node-exporter-rules-0057b6eb-40bf-4201-9e11-b99eea980bb2.yaml
monitoring-prometheus-k8s-prometheus-rules-13ac56da-1ce8-4c5e-afe8-0c36b7a34385.yaml
monitoring-prometheus-operator-rules-5ebcdd26-4170-4b05-b684-b953868964f1.yaml
/prometheus $ cat /etc/prometheus/rules/prometheus-k8s-rulefiles-0/monitoring-prometheus-k8s-prometheus-rules-13ac56da-1ce8-4c5e-afe
8-0c36b7a34385.yaml
d393.yaml
groups:
- name: prometheus
rules:
- alert: PrometheusBadConfig
annotations:
description: Prometheus {{$labels.namespace}}/{{$labels.pod}} has failed to
reload its configuration.
runbook_url: https://runbooks.prometheus-operator.dev/runbooks/prometheus/prometheusbadconfig
summary: Failed Prometheus configuration reload.
expr: |
# Without max_over_time, failed scrapes could create false negatives, see
# https://www.robustperception.io/alerting-on-gauges-in-prometheus-2-0 for details.
max_over_time(prometheus_config_last_reload_successful{job="prometheus-k8s",namespace="monitoring"}[5m]) == 0
for: 10m
labels:
severity: critical
......
这个 YAML 文件实际上就是我们之前创建的一个 PrometheusRule 文件包含的内容：
$ cat kubePrometheus-prometheusRule.yaml
apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:
labels:
app.kubernetes.io/component: prometheus
app.kubernetes.io/instance: k8s
app.kubernetes.io/name: prometheus
app.kubernetes.io/part-of: kube-prometheus
app.kubernetes.io/version: 2.45.0
prometheus: k8s
role: alert-rules
name: prometheus-k8s-prometheus-rules
namespace: monitoring
spec:
groups:
- name: prometheus
rules:
- alert: PrometheusBadConfig
annotations:
description: Prometheus {{$labels.namespace}}/{{$labels.pod}} has failed to
reload its configuration.
runbook_url: https://runbooks.prometheus-operator.dev/runbooks/prometheus/prometheusbadconfig
summary: Failed Prometheus configuration reload.
expr: |
# Without max_over_time, failed scrapes could create false negatives, see
# https://www.robustperception.io/alerting-on-gauges-in-prometheus-2-0 for details.
max_over_time(prometheus_config_last_reload_successful{job="prometheus-k8s",namespace="monitoring"}[5m]) == 0
for: 10m
labels:
severity: critical
......
我们这里的 PrometheusRule 的 name 为 prometheus-k8s-prometheus-rules，namespace 为 monitoring，我们可以猜想到我们创建一个 PrometheusRule 资源对象后，会自动在上面的 prometheus-k8s-rulefiles-0 目录下面生成一个对应的
ruleSelector:
matchLabels:
prometheus: k8s
role: alert-rules
所以我们要想自定义一个报警规则，只需要创建一个能够被 prometheus 对象匹配的 PrometheusRule 对象即可，比如现在我们添加一个 etcd 是否可用的报警，我们知道 etcd 整个集群有一半以上的节点可用的话集群就是可用的，所以我们判断如果不可用的 etcd 数量超过了一半那么就触发报警，创建文件 prometheus-etcdRules.yaml：
apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:
name: etcd-k8s
namespace: kube-system
labels:
k8s-app: etcd
spec:
groups:
- name: etcd
rules:
- alert: EtcdNoLeader
expr: |
etcd_server_has_leader{job="etcd"} == 0
for: 1m
labels:
severity: critical
annotations:
summary: "Etcd No Leader (instance {{ $labels.instance }})"
description: "Etcd instance {{ $labels.instance }} has no leader."
创建完成后，隔一会儿再去容器中查看下 rules 文件夹：
$ kubectl apply -f prometheus-etcdRules.yaml
prometheusrule.monitoring.coreos.com/etcd-k8s created
$ kubectl exec -it prometheus-k8s-0 /bin/sh -n monitoring
Defaulting container name to prometheus.
Use 'kubectl describe pod/prometheus-k8s-0 -n monitoring' to see all of the containers in this pod.
/prometheus $ ls /etc/prometheus/rules/prometheus-k8s-rulefiles-0/
kube-system-etcd-k8s-2bcfb2ba-2933-484f-8dee-0627b4796932.yaml

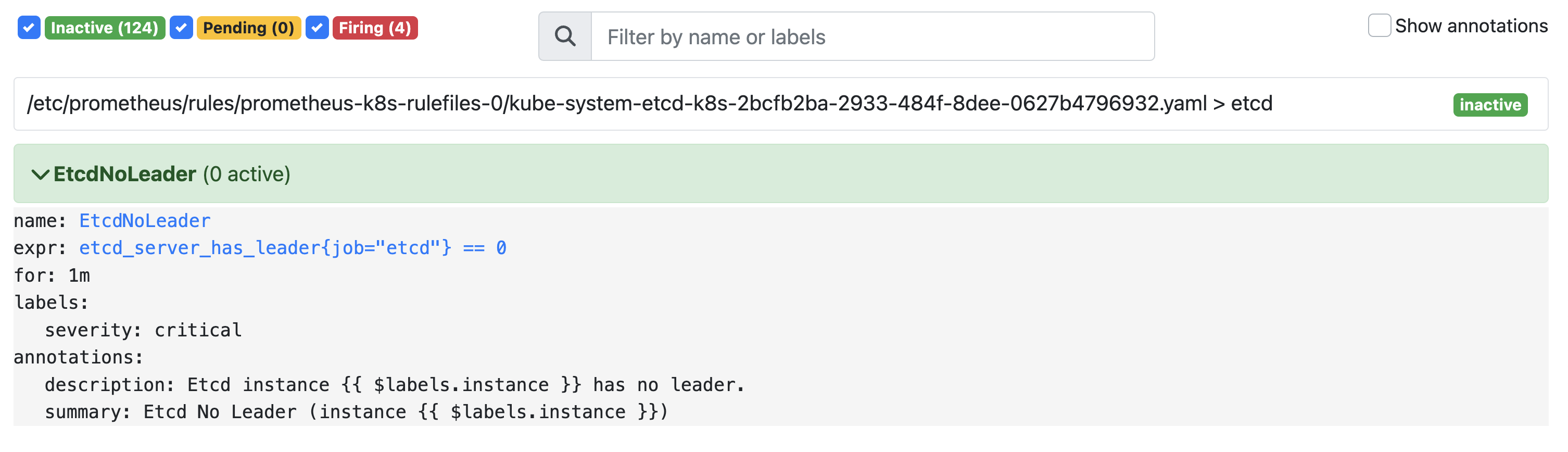

可以看到我们创建的 rule 文件已经被注入到了对应的 rulefiles 文件夹下面了，证明我们上面的设想是正确的。然后再去 Prometheus Dashboard 的 Alert 页面下面就可以查看到上面我们新建的报警规则了：
配置报警
我们知道了如何去添加一个报警规则配置项，但是这些报警信息用怎样的方式去发送呢？前面的课程中我们知道我们可以通过 AlertManager 的配置文件去配置各种报警接收器，现在我们是通过 Operator 提供的 alertmanager 资源对象创建的组件，应该怎样去修改配置呢？

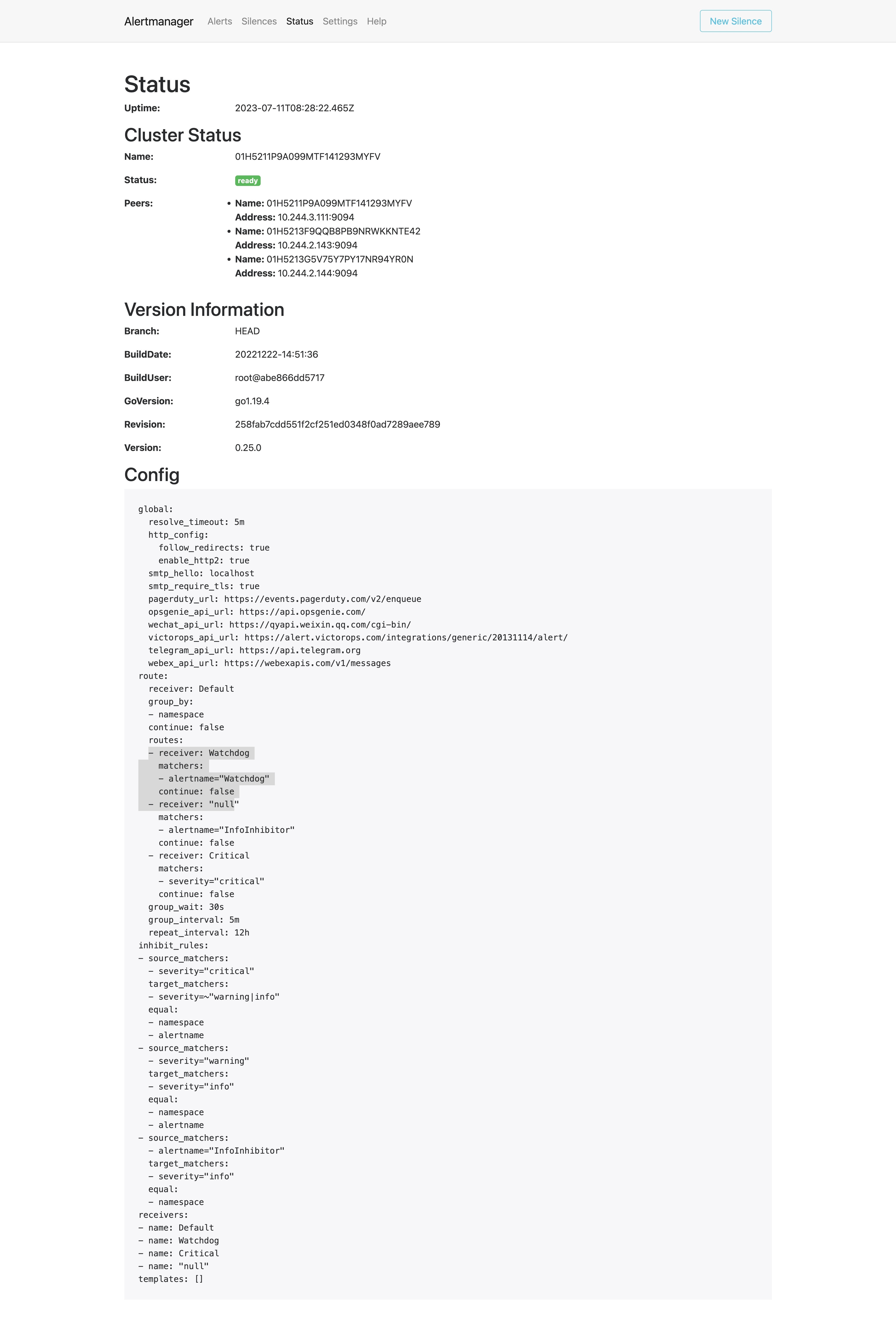

首先我们去 Alertmanager 的页面上 status 路径下面查看 AlertManager 的配置信息:
这些配置信息实际上是来自于 Prometheus-Operator 自动创建的名为 alertmanager-main-generated 的 Secret 对象：
$ kubectl get secret alertmanager-main-generated -n monitoring -o json | jq -r '.data."alertmanager.yaml"' | base64 --decode
"global":
"resolve_timeout": "5m"
"inhibit_rules":
- "equal":
- "namespace"
- "alertname"
"source_matchers":
- "severity = critical"
"target_matchers":
- "severity =~ warning|info"
- "equal":
- "namespace"
- "alertname"
"source_matchers":
- "severity = warning"
"target_matchers":
- "severity = info"
- "equal":
- "namespace"
"source_matchers":
- "alertname = InfoInhibitor"
"target_matchers":
- "severity = info"
"receivers":
- "name": "Default"
- "name": "Watchdog"
- "name": "Critical"
- "name": "null"
"route":
"group_by":
- "namespace"
"group_interval": "5m"
"group_wait": "30s"
"receiver": "Default"
"repeat_interval": "12h"
"routes":
- "matchers":
- "alertname = Watchdog"
"receiver": "Watchdog"
- "matchers":
- "alertname = InfoInhibitor"
"receiver": "null"
- "matchers":
- "severity = critical"
"receiver": "Critical"
我们可以看到内容和上面查看的配置信息是一致的，所以如果我们想要添加自己的接收器，我们就可以直接更改这个文件，但是这里的内容是 base64 编码过后的，如果手动添加内容就非常不方便，为此 Prometheus-Operator 新增了一个 AlertmanagerConfig 的 CRD，比如我们将 Critical 这个接收器的报警信息都发送到钉钉进行报警。
首先在 monitoring 命名空间下面部署一个简单的钉钉 webhook 处理器，前面 Alertmanager 章节已经学习过，这里就不赘述了。
然后新建一个 AlertmanagerConfig 类型的资源对象，可以通过 kubectl explain alertmanagerconfig 或者在线 API 文档来查看字段的含义
# alertmanager-config.yaml
apiVersion: monitoring.coreos.com/v1alpha1
kind: AlertmanagerConfig
metadata:
name: dinghook
namespace: monitoring
labels: # 必须要有这个标签，用于关联Alertmanager资源对象
alertmanager: main
spec:
route:
groupBy: ["alertname"]
groupWait: 30s
groupInterval: 5m
repeatInterval: 12h
receiver: demo
routes:
- receiver: demo
match: alertname="Watchdog"
receivers:
- name: "demo"
webhookConfigs:
- url: "http://dingtalk-webhook.monitor.svc.cluster.local:8000/alertmanager/webhook"
sendResolved: true

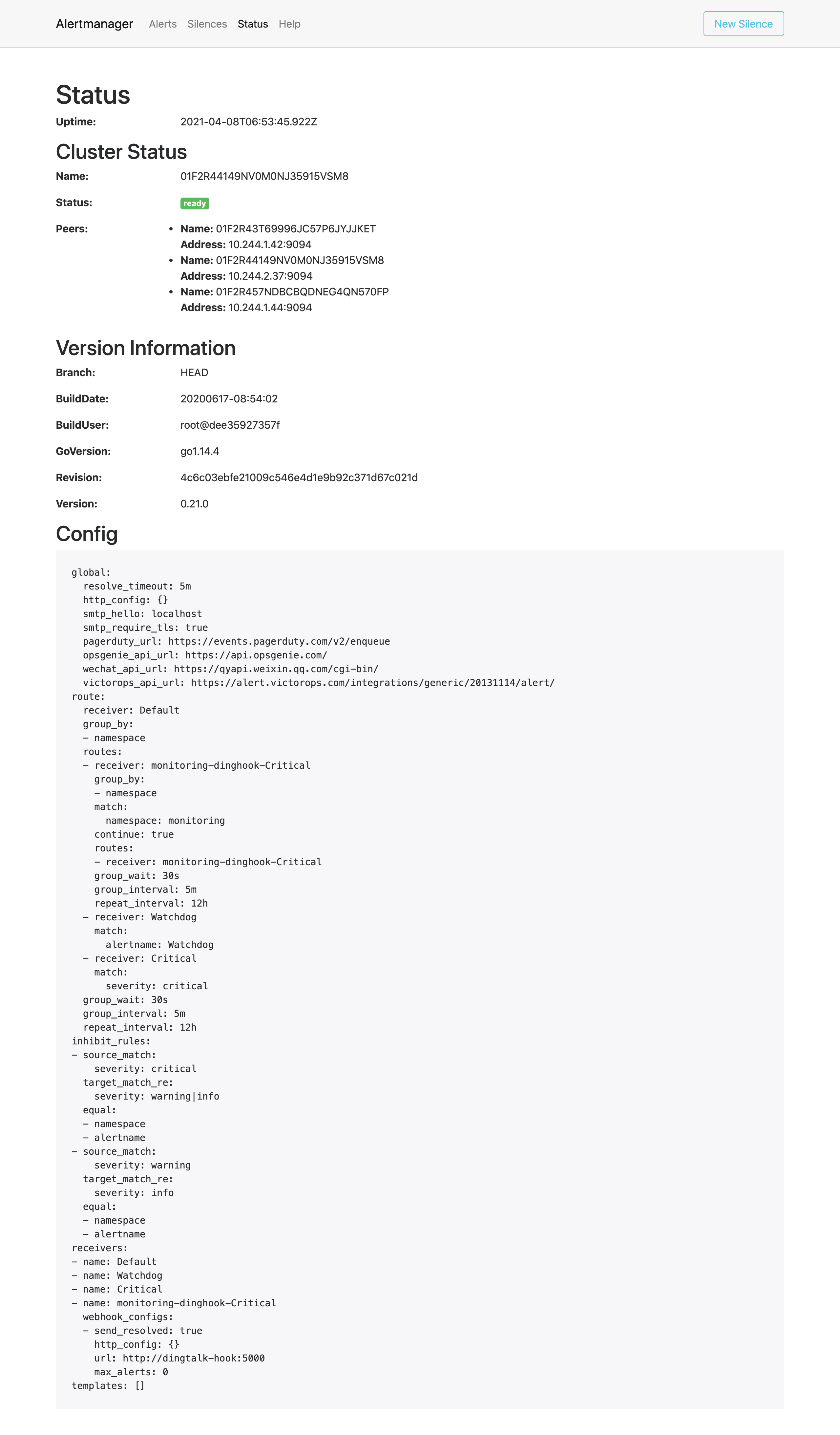

不过如果直接创建上面的配置是不会生效的，我们需要添加一个 Label 标签，并在 Alertmanager 的资源对象中通过标签来关联上面的这个对象，比如我们这里新增了一个 Label 标签：alertmanagerConfig: main，然后需要重新更新 Alertmanager 对象，添加 alertmanagerConfigSelector 属性去匹配 AlertmanagerConfig 资源对象：
# alertmanager-alertmanager.yaml
apiVersion: monitoring.coreos.com/v1
kind: Alertmanager
metadata:
labels:
alertmanager: main
name: main
namespace: monitoring
spec:
# ... 省略其他
alertmanagerConfigSelector: # 匹配 AlertmanagerConfig 的标签
matchLabels:
alertmanagerConfig: main
现在我们重新更新上面的资源对象：
kubectl apply -f alertmanager-config.yaml
kubectl apply -f alertmanager-alertmanager.yaml
更新完成后默认的配置会和我们创建的配置进行合并，我们可以重新查看生成的 Secret 资源对象内容，也可以直接查看 Alertmanager 的 WEB UI 界面的配置内容：
可以看到我们在 AlertmanagerConfig 里面定义的名为 Critical 的 Receiver，在最终生成的配置中名称了 monitoring-dinghook-Critical，格式为
到这里我们就完成了 Prometheus Operator 的自定义监控和报警。
